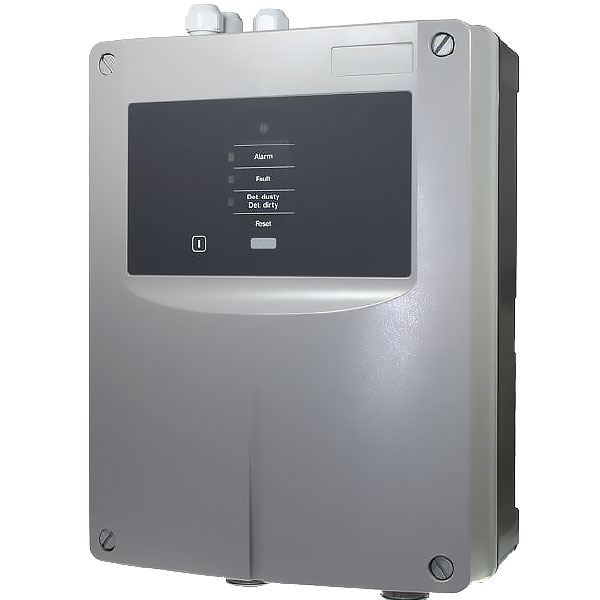

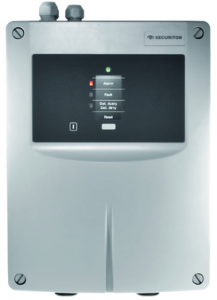

دتکتور مکشی (اسپیریتینگ) SECURITON مدل ASD-535-1

دتکتور مکشی (اسپیریتینگ) SECURITON مدل ASD-535-1 یکی از پیشرفته‌ترین و قابل‌اعتمادترین سیستم‌های تشخیص دود مکشی است که با هدف افزایش ایمنی در محیط‌های حساس طراحی شده است. مدل ASD-533-1، که بخشی از سری محصولات ASD 535 می‌باشد، توانایی برداشت مستمر نمونه‌های هوا از مناطق مورد نظارت را دارا بوده و نمونه‌ها را به سنسور دود منتقل می‌کند. این روش تشخیص، در کنار ویژگی‌های برجسته دستگاه در شرایط سخت محیطی، این دتکتور را به انتخابی ایده‌آل برای محیط‌هایی با دسترسی دشوار یا متغیرهای مختل‌کننده تبدیل کرده است.

ویژگی‌های کلیدی دتکتور مکشی (اسپیریتینگ) SECURITON مدل ASD-535-1

دتکتور مکشی (اسپیریتینگ) SECURITON مدل ASD-535-1 دارای حساسیت بالایی است که از 0.02 %/m تا 10 %/m قابل تنظیم می‌باشد. این قابلیت، امکان استفاده از دستگاه در محیط‌هایی با نیاز به حساسیت‌های مختلف را فراهم می‌کند. سنسور دود مورد استفاده در این مدل، SSD 533 است که عملکردی دقیق و قابل اعتماد ارائه می‌دهد.

امکانات ماژولار

دتکتور مکشی (اسپیریتینگ) SECURITON مدل ASD-535-1 دارای چهار شکاف برای نصب ماژول‌های اضافی است که شامل موارد زیر می‌باشد:

• ماژول خط پیشرفته XLM 35: این ماژول امکان اتصال دتکتور به سیستم‌های اعلام حریق SecuriFire و Integral را از طریق حلقه آدرس‌پذیر فراهم می‌کند.
• ماژول خط SLM 35: برای اتصال ساده به سیستم‌های SecuriPro، SecuriFire و Integral استفاده می‌شود.
• ماژول رابط رله RIM 35: این ماژول دسترسی به سطوح پیش‌هشدار و وضعیت‌هایی نظیر “آلودگی سنسور دود” و “مسدود شدن خط مکش” را به‌صورت رله‌ای فراهم می‌کند.
• ماژول کارت حافظه MCM 35: برای ثبت داده‌های عملکردی دستگاه استفاده می‌شود.

کاربردها و مزایا

دتکتور مکشی (اسپیریتینگ) SECURITON مدل ASD-535-1 برای محیط‌هایی طراحی شده است که امکان استفاده از دتکتورهای نقطه‌ای به دلیل شرایط خاص مانند دسترسی دشوار یا وجود متغیرهای مزاحم محدود است. این دستگاه در محیط‌هایی مانند:

• مراکز داده و اتاق‌های سرور
• انبارها و مراکز صنعتی
• موزه‌ها و گالری‌های هنری
• بیمارستان‌ها و مراکز بهداشتی

به کار گرفته می‌شود و عملکردی بهینه ارائه می‌دهد.

ایمنی و حفاظت از محیط زیست

دتکتور مکشی (اسپیریتینگ) SECURITON مدل ASD-535-1 بر اساس استانداردهای ایمنی و حفاظت از محیط زیست طراحی شده است. استفاده از این محصول توسط پرسنل آموزش‌دیده و مطابق با دستورالعمل‌های ارائه‌شده تضمین می‌کند که هیچ خطری برای افراد و اموال در شرایط عادی وجود ندارد. رعایت قوانین و مقررات ملی و محلی در نصب و استفاده از دستگاه الزامی است.

نتیجه‌گیری

دتکتور مکشی (اسپیریتینگ) SECURITON مدل ASD-535-1 با طراحی ماژولار، حساسیت بالا، و قابلیت اتصال به سیستم‌های پیشرفته اعلام حریق، گزینه‌ای مناسب برای نظارت و حفاظت از محیط‌های حساس است. این دستگاه، با ارائه عملکردی قابل اطمینان و انعطاف‌پذیری بالا، نیازهای مختلف کاربران را به بهترین شکل پاسخ می‌دهد. اگر به دنبال یک سیستم تشخیص دود پیشرفته و کارآمد هستید، دتکتور مکشی (اسپیریتینگ) SECURITON مدل ASD-535-1 انتخابی بی‌نظیر خواهد بود.

عملکرد

2.1 اصول کلی عملکرد

در شبکه لوله‌های مکش، فن یک خلأ ایجاد می‌کند که باعث می‌شود هوای تازه به‌طور مداوم از طریق لوله مکش به محفظه دتکتور وارد شود. به این ترتیب، سنسور دود به‌طور مداوم با نمونه‌های جدید هوا از منطقه تحت نظارت تغذیه می‌شود. اگر غلظت دود از مقدار مجاز تجاوز کند، دتکتور ASD 533 آلارم را فعال می‌کند. این آلارم به‌صورت بصری روی دستگاه ASD 533 نشان داده می‌شود و می‌تواند از طریق یک کنتاکت بدون ولتاژ (پتانسیل آزاد) به پنل مرکزی اعلام حریق منتقل شود.

قابلیت اطمینان عملکرد دتکتور دود مکشی به قابلیت اطمینان عملکرد سنسور دود و تأمین مداوم هوا به سیستم بستگی دارد. خرابی فن، مسدود شدن سوراخ‌های مکش یا شکستگی لوله باید به‌صورت سیگنال خطا به پنل مرکزی اعلام حریق اطلاع داده شود. این وضعیت با مانیتورینگ جریان هوا در ASD 533 برآورده می‌شود.

2.2.1 منبع تغذیه

ولتاز کاری دتکتور مکشی ASD 533 بین +10.5 تا +30 ولت DC (برای UL/FM بین 12.4 تا 27 ولت) است. در برد اصلی AMB 33، 5 ولت از ولتاژ کاری برای استفاده داخلی منحرف می‌شود.
بر روی AMB 33، ولتاژ کاری برای تشخیص کمبود ولتاژ نظارت می‌شود. اگر ولتاژ کاری به کمتر از 10.4 ولت DC (با خطای مثبت 0 و منفی 0.3 ولت DC) کاهش یابد، ASD 533 خطای کمبود ولتاژ را فعال می‌کند.

2.2.2 کنترل فن

ویژگی‌های فیزیکی و الکتریکی فن باعث ایجاد یک جریان برق لحظه‌ای هنگام روشن شدن می‌شود که ابعاد رساناها و مصرف برق کل سیستم اعلام حریق را تحت تأثیر قرار می‌دهد.
یک مدار ویژه طراحی‌شده اطمینان می‌دهد که مصرف برق فن در مرحله راه‌اندازی از یک مقدار مشخص تجاوز نکند. زمانی که ASD 533 روشن می‌شود، سرعت فن تحت کنترل کامپیوتر به‌تدریج افزایش می‌یابد. پس از روشن شدن فن، سرعت ثابت نگه داشته می‌شود.

هرگونه مسدود شدن فن با ارزیابی جریان موتور شناسایی می‌شود. اگر آستانه مشخص‌شده تجاوز شود، برق فن قطع شده و یک خطا گزارش می‌شود.
دتکتور مکشی ASD 533 دارای یک سرعت ثابت از پیش تعریف‌شده است که معادل سطح I در ASD 535 است. سرعت فن برابر با 2500 دور در دقیقه برای ولتاژ فن 12.5 ولت DC (±1) می‌باشد.

2.2.3 میکروکنترلر

کل برنامه و توالی سوئیچینگ توسط یک میکروکنترلر کنترل می‌شود. نرم‌افزار سیستم در حافظه Flash PROM ذخیره می‌شود. تنظیمات خاص سیستم در EEPROM ذخیره می‌شوند.
برنامه توسط ناظر داخلی میکروکنترلر (Watchdog) پایش می‌شود. در صورت خرابی مدار میکروکنترلر، یک خطای اضطراری فعال می‌شود. این خطا با روشن شدن ثابت LED خطا در دستگاه و تغییر وضعیت رله “Fault” اعلام می‌شود.

2.2.4 برنامه‌ریزی / عملکرد

عملکرد دتکتور مکشی ASD 533 در حالت عادی (پس از راه‌اندازی) به روشن/خاموش کردن یا تنظیم مجدد (Reset) یک رویداد فعال‌شده (آلارم/خطا) محدود می‌شود. این عملیات عمدتاً از طریق پنل مرکزی اعلام حریق (FACP) با ورودی توابع “Zone On/Off” و “Reset” انجام می‌شود.
رویدادهای فعال‌شده در ASD 533 می‌توانند به‌صورت محلی با استفاده از کلید “Reset” روی واحد کنترل یا از طریق فعال کردن موقت ورودی “Reset External” بازنشانی شوند. بازنشانی تنها در صورتی انجام می‌شود که رویداد فعال دیگر در جریان نباشد (برای مثال، سنسور دود دیگر دودی را تشخیص ندهد). ارسال یک سیگنال مداوم به ورودی “Reset External” همچنین دتکتور ASD 533 را غیرفعال (خاموش) می‌کند.

نکته

بازنشانی محلی، پنل مرکزی اعلام حریق بالادستی را بازنشانی نمی‌کند. این عمل ممکن است باعث شود که خطایی در خط بالادستی پنل مرکزی اعلام حریق ایجاد شود.

برای کمک به راه‌اندازی ASD 533، دو نمایشگر 7-سگمنت، یک نمایشگر الفبایی-عددی و دو کلید (“UP” و “OK”) در داخل دستگاه روی برد اصلی AMB 33 قرار دارد. این عناصر به‌عنوان یک نوع عملکرد سوئیچ چرخشی عمل می‌کنند، به این صورت که نمایشگرها و موقعیت‌هایی در محدوده A00 تا Z99 نمایش داده می‌شوند.

راه‌اندازی ASD 533 می‌تواند با استفاده از این عناصر انجام شود. تنظیمات دستگاه برای محدودیت‌های سیستم از پیش تعیین‌شده می‌توانند از طریق فرآیند EasyConfig انجام شوند. این تنظیمات شامل مقادیر استاندارد مربوط به حساسیت پاسخ، مانیتورینگ جریان هوا (LS-Ü) و پیکربندی لوله می‌باشند. اگر نیاز به برنامه‌ریزی خاص سیستم باشد (مثلاً پس از یک محاسبه با “ASD PipeFlow” یا هنگام برنامه‌ریزی RIM 35)، باید از نرم‌افزار پیکربندی “ASD Config” استفاده شود.
