آشنایی با بیم دتکتورها و نحوه عملکرد آنها طبق استاندارد NFPA 72
استاندارد NFPA 72 یکی از معتبرترین و جامع‌ترین منابع در زمینه ایمنی و حفاظت از حریق است که به‌طور خاص در بخش بیم دتکتورها، الزامات بسیار دقیقی برای طراحی، نصب، و نگهداری این سیستم‌ها ارائه می‌دهد. بیم دتکتورها از ابزارهای مهم در شناسایی دود در فضاهای بزرگ و مرتفع هستند و رعایت دقیق دستورالعمل‌های NFPA 72 می‌تواند تأثیر زیادی در عملکرد بهینه این تجهیزات داشته باشد. در این مقاله، به بررسی تخصصی بیم دتکتورها و الزامات آنها بر اساس استاندارد NFPA 72 خواهیم پرداخت. با مطالعه این مقاله، خواهید توانست درک بهتری از نحوه عملکرد و الزامات فنی این تجهیزات کسب کنید و در تصمیم‌گیری‌های مربوط به انتخاب و نصب این سیستم‌ها موفق‌تر عمل کنید. برای دریافت اطلاعات دقیق‌تر و مفیدتر، پیشنهاد می‌کنیم تا انتهای مقاله با ما همراه باشید.
بیشتر بخوانید: استاندارد EN 54-12 | نحوه عملکرد، نصب و نگهداری بیم دتکتورها
دستورالعمل NFPA در مورد بیم دتکتور
استاندارد NFPA (National Fire Protection Association) یکی از معتبرترین و جامع‌ترین مراجع جهانی در زمینه ایمنی و حفاظت از حریق است. این استاندارد مجموعه‌ای از دستورالعمل‌ها و الزامات را برای طراحی، نصب، اجرا، و نگهداری سیستم‌های اعلام و اطفای حریقدر ایالات متحده آمریکا را تعیین می‌کند. در این میان، NFPA 72 به‌عنوان استاندارد سیستم‌های اعلام حریق و ارتباطات اضطراری، الزامات مربوط به بیم دتکتورها را نیز پوشش می‌دهد. این مقاله به بررسی تخصصی بیم دتکتورها و الزامات آنها بر اساس NFPA 72 می‌پردازد.
بیشتر بخوانید: بررسی جامع بیم دتکتورها بر اساس استاندارد UL 268
تعریف و عملکرد بیم دتکتورها
بیم دتکتورها (Beam Smoke Detectors) تجهیزاتی هستند که از یک پرتو نوری برای تشخیص کاهش شفافیت هوا ناشی از وجود دود استفاده می‌کنند. این دتکتورها در فضاهای بزرگ و مرتفع که استفاده از دتکتورهای نقطه‌ای دشوار است، کاربرد دارند. به‌طور کلی، بیم دتکتورها به دو دسته اصلی تقسیم می‌شوند:

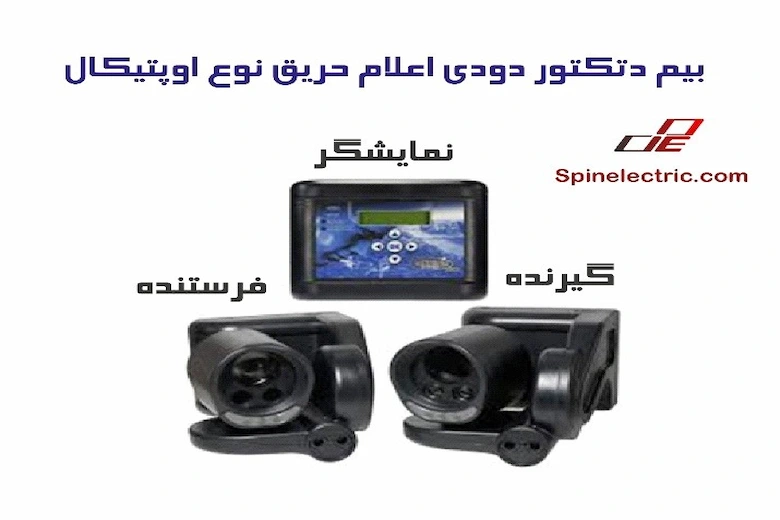

- بیم دتکتور فرستنده-گیرنده جدا
(Projected Beam Smoke Detector)

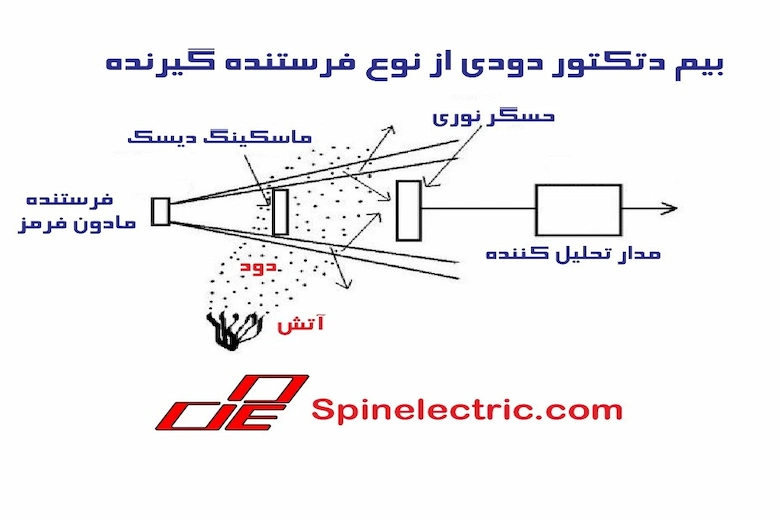

شامل یک فرستنده و یک گیرنده مجزا است که در دو نقطه متفاوت نصب می‌شوند. پرتو نوری از فرستنده به گیرنده ارسال شده و در صورت کاهش شدت نور دریافتی، هشدار فعال می‌شود.

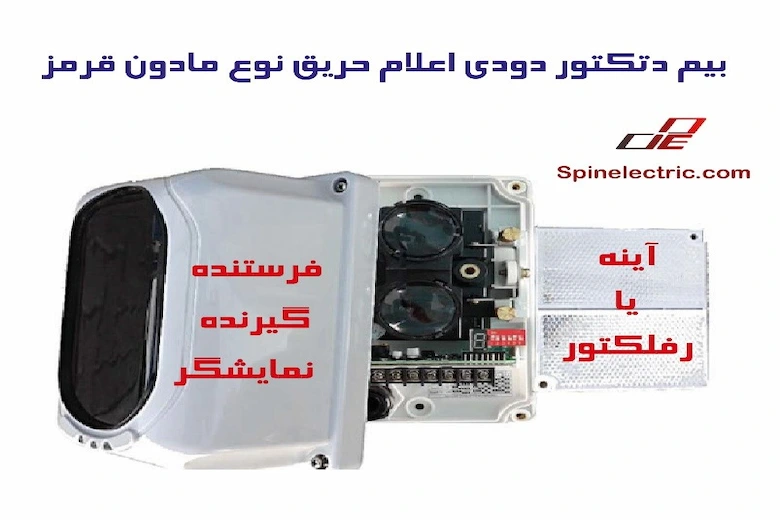

- بیم دتکتور انعکاسی
(Reflective Beam Smoke Detector)
فرستنده و گیرنده در یک واحد قرار دارند و پرتو نوری پس از برخورد به یک بازتابنده، مجدداً به گیرنده بازمی‌گردد. در این نوع نیز کاهش شدت نور نشان‌دهنده وجود دود است.
الزامات بیم دتکتورها در استاندارد NFPA 72
استاندارد NFPA 72 الزامات دقیق و مشخصی را برای بیم دتکتورها ارائه می‌دهد که شامل موارد زیر است:
1: معیارهای عملکردی
- بیم دتکتورها باید قابلیت تشخیص تغییرات شفافیت هوا را با دقت بالا داشته باشند.
- محدوده تشخیص باید متناسب با محیط مورد نظر باشد. معمولاً برد تشخیص این تجهیزات بین 10 تا 100 متر است.
- قابلیت تنظیم حساسیت بر اساس شرایط محیطی باید وجود داشته باشد.
2: ملاحظات محیطی و محدودیت‌ها
- عملکرد بیم دتکتور نباید تحت تأثیر نور مستقیم خورشید، گرد و غبار یا سایر عوامل محیطی قرار گیرد.
- در شرایطی که دود به‌صورت لایه‌ای در سقف تجمع پیدا نمی‌کند، استفاده از بیم دتکتورها توصیه نمی‌شود.
- نباید در محیط‌هایی که دارای لرزش زیاد یا تغییرات ساختاری هستند، بدون اقدامات تثبیت‌کننده نصب شوند.

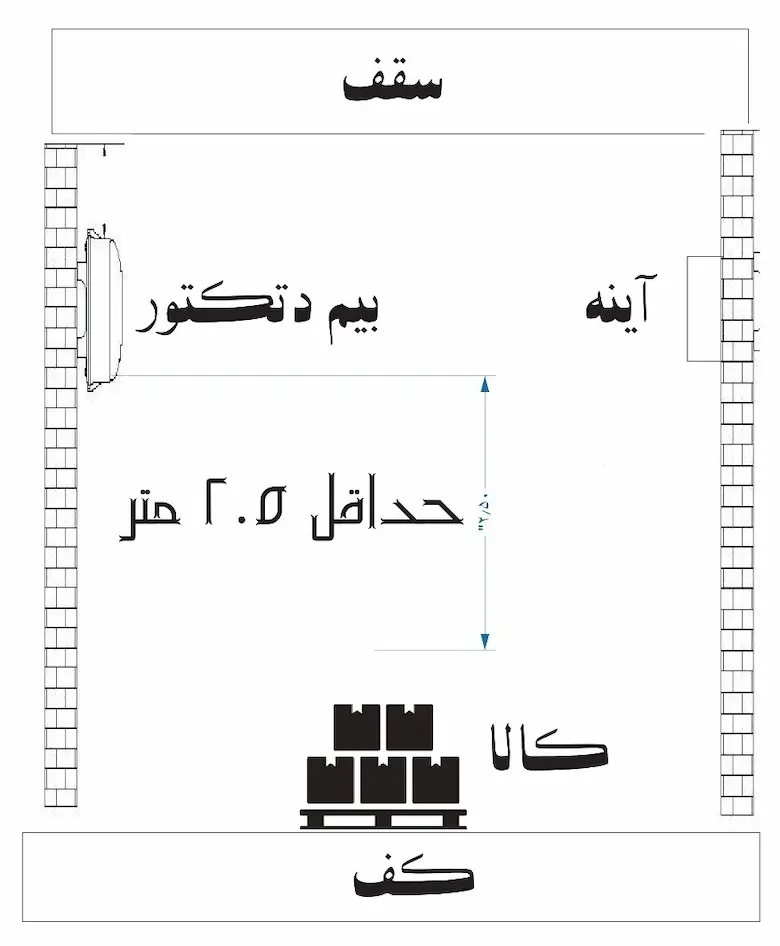

3: الزامات نصب
- بیم دتکتورها باید در فضاهای مرتفع و بزرگ مانند انبارها، سوله‌ها، سالن‌های تولید، فرودگاه‌ها و سالن‌های نمایشگاهی نصب شوند.
- فاصله بین فرستنده و گیرنده یا بازتابنده باید به‌گونه‌ای باشد که کل فضای مورد نظر را پوشش دهد.
- ارتفاع نصب معمولاً در محدوده 4 تا 25 متر توصیه می‌شود.
- در فضاهایی که جریان هوا شدید است، ممکن است دقت عملکرد بیم دتکتورها کاهش یابد و نیاز به تنظیمات خاص داشته باشند.
4: الزامات نگهداری و تست دوره‌ای
- بیم دتکتورها باید به‌صورت دوره‌ای مورد آزمایش قرار گیرند تا عملکرد صحیح آنها تضمین شود.
- فرستنده و گیرنده باید به‌طور منظم تمیز شوند تا از انباشت گرد و غبار جلوگیری شود.
- بررسی وضعیت هم‌ترازی بیم دتکتورها و تنظیم مجدد در صورت نیاز ضروری است.
- سیستم باید دارای امکان انجام تست خودکار یا تست دستی توسط اپراتور باشد.
بیشتر بخوانید: بیم دتکتور در استاندارد ISO 7240-12
روش های تست و تأییدیه بر اساس NFPA
NFPA 72 روش‌های تست بیم دتکتورها را برای اطمینان از عملکرد صحیح آنها مشخص می‌کند. برخی از این آزمایش‌ها شامل:
- تست حساسیت: بررسی میزان کاهش نور لازم برای فعال شدن هشدار.
- تست‌های محیطی: شامل عملکرد در شرایط مختلف دمایی، رطوبتی و نور محیطی.
- تست تأخیر زمانی: بررسی مدت‌زمان لازم برای فعال‌سازی هشدار جهت کاهش هشدارهای کاذب.
- تست کارایی در شرایط گرد و غبار و آلودگی محیطی: بررسی میزان تحمل بیم دتکتور در برابر ذرات معلق.
بیشتر بخوانید: راهنمای طراحی سیستم های تشخیص شعله بر اساس استاندارد NFPA 72
مقاومت در برابر عوامل تداخلی
NFPA مشخص می‌کند که بیم دتکتورها باید در برابر موارد زیر مقاوم باشند:
- تداخل نوری: از جمله نور خورشید، نورهای مصنوعی و انعکاس‌های ناخواسته.
- گرد و غبار و آلاینده‌های محیطی: که ممکن است منجر به کاهش دقت تشخیص شود.
- ارتعاشات و جابه‌جایی‌های سازه‌ای: که می‌تواند باعث عدم هم‌ترازی فرستنده و گیرنده شود.
بیشتر بخوانید: انواع کاربرد حسگر شعله در استاندارد NFPA
نتیجه‌گیری
در نتیجه، رعایت استاندارد NFPA 72 و اجرای دقیق الزامات آن در خصوص بیم دتکتورها، به‌طور قابل توجهی به بهبود عملکرد سیستم‌های اعلام حریق و افزایش ایمنی محیط‌های صنعتی، تجاری و عمومی کمک می‌کند. انتخاب تجهیزات مناسب، نصب اصولی و نگهداری منظم این سیستم‌ها از اهمیت ویژه‌ای برخوردار است. اگر به دنبال خرید و نصب بیم دتکتور با کیفیت و مطابق با استانداردهای جهانی هستید، تیم اسپین الکتریک آماده است تا مشاوره تخصصی و محصولات استاندارد را در اختیار شما قرار دهد. برای اطلاعات بیشتر و خرید آنلاین، به سایت اسپین الکتریک مراجعه کرده و با کارشناسان ما در ارتباط باشید.
بیشتر بخوانید: دتکتور تشخیص آتش مبتنی بر انرژی تابشی در استاندارد NFPA72
سوالات متداول
بیم دتکتور چیست و چگونه کار می‌کند؟
بیم دتکتور یک دستگاه شناسایی دود است که از یک پرتو نوری برای تشخیص کاهش شفافیت هوا ناشی از دود استفاده می‌کند. این دستگاه معمولاً در فضاهای بزرگ و مرتفع که استفاده از دتکتورهای نقطه‌ای دشوار است، نصب می‌شود. پرتو نوری از فرستنده به گیرنده ارسال می‌شود و در صورت کاهش شدت نور، هشدار فعال می‌شود.
بیشتر بخوانید: دتکتور گاز کاتالیستی چیست؟ – بررسی 0 تا 100
چه نوع فضاهایی برای نصب بیم دتکتور مناسب هستند؟
بیم دتکتورها بیشتر در فضاهای بزرگ و مرتفع مانند انبارها، سوله‌ها، سالن‌های تولید، فرودگاه‌ها و سالن‌های نمایشگاهی کاربرد دارند. این سیستم‌ها برای محیط‌هایی که نصب دتکتورهای نقطه‌ای مشکل است، بهترین گزینه هستند. فاصله بین فرستنده و گیرنده باید به‌گونه‌ای تنظیم شود که تمام فضای مورد نظر را پوشش دهد.
بیشتر بخوانید: دتکتور گاز مادون قرمز چیست؟
چگونه می‌توان عملکرد بیم دتکتور را بررسی و نگهداری کرد؟
برای تضمین عملکرد صحیح بیم دتکتور، باید آنها به‌طور دوره‌ای تست شوند. این تست‌ها شامل بررسی حساسیت، عملکرد در شرایط مختلف محیطی، و وضعیت هم‌ترازی فرستنده و گیرنده است. همچنین، فرستنده و گیرنده باید به‌طور منظم تمیز شوند تا از انباشت گرد و غبار جلوگیری شود و عملکرد دستگاه تحت تأثیر قرار نگیرد.
